12.6 Elektrischer Strom und Leitfähigkeit

In Bild 12.46 siehst du einen sogenannten Lichtbogen. Er entsteht, wenn Gase elektrisch leitend werden.

Leuchterscheinung bei einer Plasmalampe

Bild 12.46: Leuchterscheinung bei einer Plasmalampe

In diesem Kapitel geht es um den elektrischen Strom und um die Leitfähigkeit von Stoffen.

12.6.1 Elektrischer Strom

Als elektrischen Strom wird die gerichtete Bewegung von elektrischen Ladungen durch einen Festkörper, eine Flüssigkeit oder ein Gas bezeichnet. Die Größe des elektrischen Stromes wird mit der elektrischen Stromstärke \(I\) (engl. electric current) angegeben. Die elektrische Stromstärke gibt an, wie viel Ladung pro Sekunde durch einen Querschnitt fließt (12.47).

Stromstärke in einem Metall

Bild 12.47: Stromstärke in einem Metall

Definition der elektrischen Stromstärke:

\[\begin{equation} I={\frac {\Delta Q}{\Delta t}} \tag{12.14} \end{equation}\]

In dieser Formel bedeuten:

  • \(I\), die elektrische Stromstärke (in \(\mathrm{C/s}\))
  • \(\Delta Q\), die Ladungsmenge, die durch den Querschnitt fließt (in \(\mathrm{C}\))
  • \(\Delta t\), die gemessene Zeit (in \(\mathrm{s}\))

Die Einheit der elektrischen Stromstärke „Coulomb pro Sekunde“ wird zu Ehren von André-Marie Ampère auch Ampere genannt und ist eine der sieben SI-Basisgrößen.

\[ [I] ={\frac {[\Delta Q]}{[\Delta t]}} ={\frac {1\;\mathrm{C}}{1\;\mathrm{s}}} =1\;\mathrm{C}\mathrm{s}^{-1} =1\;\mathrm{A} \]

In einem metallischen Leiter bewegen sich nur die Elektronen durch den Querschnitt. Da Elektronen aber eine sehr kleine Ladung besitzen (Elementarladung), bewegen sich bei einem Strom von \(1\;\mathrm{A}\) unglaubliche \(6\cdot 10^{18}\) (oder 6 Trillionen) Elektronen pro Sekunde durch den Leiterquerschnitt!

Dabei bewegen sich die Elektronen nur sehr langsam – einige Millimeter pro Sekunde (siehe Rechenaufgabe). Trotz der langsamen Geschwindigkeit der Elektronen können Signale mit fast Lichtgeschwindigkeit durch elektrischen Strom übertragen werden. Wenn du den Lichtschalter einschaltest, müssen die Elektronen nicht erst vom Lichtschalter zur Lampe gelangen. Nach dem Einschalten setzen sich alle Leitungselektronen nahezu gleichzeitig in Bewegung. Daher wird es fast unmittelbar hell.

Die tatsächliche Bewegungsrichtung der Ladungsträger (physikalische Stromrichtung) hängt von deren Vorzeichen ab. Daher kann die Bewegungsrichtung der Ladungen im einen Fall von Plus nach Minus erfolgen oder aber auch umgekehrt. Um nicht immer darauf achten zu müssen, wurde die technische Stromrichtung von Plus nach Minus festgelegt (\(\oplus\rightarrow\ominus\)) – also in dieselbe Richtung wie die elektrischen Feldlinien. In Metallen bewegen sich nur Elektronen, daher ist dort die physikalische Stromrichtung und die technische Stromrichtung immer entgegengesetzt (\(\ominus\rightarrow\oplus\)). Ist nur von Stromrichtung die Rede, ist immer die technische Stromrichtung gemeint.

Obwohl wir von Stromrichtung sprechen, beinhaltet die Definition der elektrischen Stromstärke ((12.14)) keine Richtungsinformation im vektoriellen Sinne – die Stromstärke ist eine Zahl (Skalar) und kein Vektor.

12.6.2 Elektrischer Widerstand

Jedes Material behindert den Stromfluss der Ladungsträger. Die dabei entstehende Reibung erwärmt das Material. Die Eigenschaft eines Materials den Stromfluss zu behindern wird elektrischer Widerstand (engl. electrical resistance) genannt.

Legst du an einen elektrischen Leiter oder einen Bauteil eine konkrete Spannung an, stellt sich eine bestimmte Stromstärke ein. Veränderst du die Spannung, verändert sich auch die Stromstärke. Der Zusammenhang zwischen Spannung und Stromstärke wird Kennlinie (engl. current–voltage characteristic) genannt und ist charakteristisch für einen Bauteil. In Bild 12.48 siehst du diese Kurven für einige Bauteile, zum Beispiel eine Metallfadenlampe (2) oder einen Varistor (Voltage Dependent Resistor) (5).

Kennlinien unterschiedlicher Bauteile

Bild 12.48: Kennlinien unterschiedlicher Bauteile

Wie du an den Kennlinien sehen kannst, gibt es im Allgemeinen kein konstantes Verhältnis von Spannung und Stromstärke.

12.6.3 Ohmsches Gesetz

Viele Drähte und auch der Kohleschichtwiderstand (12.48, Kurve 3) haben eine besonders einfache Kennlinie – eine Gerade durch den Ursprung. Widerstände, deren Kennlinie eine Ursprungsgerade ist, werden Ohmsche Widerstände genannt. Sie sind in Schaltungen sehr wichtig, weil sie ein konstantes Verhältnis von Spannung und Stromstärke für einen großen Spannungsbereich beibehalten.

\[\begin{equation} R=\frac{U}{I} \tag{12.15} \end{equation}\]

In dieser Formel bedeuten:

  • \(I\), die Stromstärke (in \(\mathrm{A}\))
  • \(U\), die die angelegte Spannung (in \(\mathrm{V}\))
  • \(R\), der ohmschen Widerstand (in \(\mathrm{V}/\mathrm{A}\))

Dieser Zusammenhang wird nach seinem Entdecker Georg Simon Ohm das Ohmsche Gesetz (engl. Ohm’s law) genannt.

Die Einheit für den elektrischen Widerstand ist:

\[ [R]= \frac{[U]}{[I]}= \frac{1\;\mathrm{V}}{1\;\mathrm{A}}= 1\;\mathrm{\Omega} \]

Die Einheit „Volt pro Ampere“ hat die Kurzbezeichnung Ohm. Als Symbol für die Einheit Ohm wird der griechische Großbuchstabe Omega (\(\mathrm{\Omega}\)) verwendet.

Im Gegensatz zu Zusammenhängen wie dem dynamischen Grundgesetz oder dem Coulombschen Kraftgesetz ist das Ohmsche Gesetz kein allgemeingültiges Naturgesetz! Es gilt nur für bestimmte Materialien und auch dort nur für einen bestimmten Spannungsbereich (linearer Bereich).

Ohmsches (URI) Dreieck

Bild 12.49: Ohmsches (URI) Dreieck

Das URI-Dreieck (Bild 12.49) ist eine Merkhilfe für das Ohmsche Gesetz. In einem Dreieck steht oben die Spannung \(U\), links unten der Widerstand \(R\) und die Stromstärke \(I\) rechts unten. Deckst du die gesuchte Größe mit dem Finger ab, erhältst du den Rest der Formel.

Links:

12.6.4 Elektrischer Leitwert

In einigen Situationen ist es günstiger anzugeben, wie gut ein Material elektrischen Strom leitet und nicht wie stark der Stromfluss durch das Material behindert wird. Die elektrische Leitfähigkeit wird durch den sogenannten elektrischen Leitwert \(G\) (engl. electrical conductance) angegeben. Er ist der Kehrwert des elektrischen Widerstands \(R\). Beide Größen verhalten sich somit zueinander reziprok.

\[\begin{equation} G=\frac{1}{R} \tag{12.16} \end{equation}\]

Damit entspricht der Leitwert dem Verhältnis aus Stromstärke zu angelegter Spannung. Die Einheit des Leitwerts ist:

\[ [G] = \frac{1}{[R]} = \frac{1}{\mathrm{\Omega}} = 1\;\mathrm{S} \]

Die Einheit „pro Ohm“ hat den Namen Siemens (\(\mathrm{S}\)) zu Ehren von Werner von Siemens.

12.6.5 Spezifischer Widerstand

Der Widerstand eines Körpers hängt nicht nur von seinem Material, sondern auch von seiner Geometrie ab (Bild 12.50).

Geometrie eines Widerstands

Bild 12.50: Geometrie eines Widerstands

  • Verdoppelt sich die Querschnittsfläche, können doppelt so viele Elektronen pro Zeiteinheit durch den Querschnitt wandern. Der elektrische Widerstand ist also indirekt proportional zur Querschnittsfläche des Materials.

  • Verdoppelt sich die Länge des Materials, werden die Elektronen auf einer doppelt so langen Strecke bei ihrer Bewegung gehindert. Der elektrische Widerstand ist also direkt proportional zur Länge des Materials.

Bezeichnen wir mit \(A\) die Querschnittsfläche des Körpers und mit \(\ell\) seine Länge, ist der Widerstand proportional zu \(\ell/A\). Der zugehörige Proportionalitätsfaktor wird mit \(\rho\) bezeichnet.

\[\begin{equation} R = \rho \cdot \frac{\ell}{A} \tag{12.17} \end{equation}\]

In dieser Gleichung bedeuten:

  • \(R\), der Widerstand (in \(\mathrm{\Omega}\))
  • \(\ell\), die Länge des Körpers (in \(\mathrm{m}\))
  • \(A\), die Querschnittsfläche des Körpers (in \(\mathrm{m}^2\))
  • \(\rho\), der spezifische Widerstand (in \(\mathrm{\Omega m}\))

Der spezifische Widerstand (engl. electrical resistivity) ist eine materialabhängige Größe, die in Tabellen nachgeschlagen werden kann.

Für die Einheit des spezifischen Widerstandes erhältst du durch Umformung:

\[ [\rho]= \frac{[R]\cdot [A]}{[\ell]}= \frac{\mathrm{\Omega}\cdot \mathrm{m}^2}{\mathrm{m}}=\mathrm{\Omega}\cdot \mathrm{m} \]

Die Einheit „Ohm-Meter“ hat keine Kurzbezeichnung.

Je nach der Größe ihres elektrischen Widerstands lassen sich Stoffe in drei Gruppen einteilen:

  • Elektrische Leiter: Metalle haben einen sehr geringen elektrischen Widerstand. Er liegt in der Größenordnung von \(10^{-8}\;\mathrm{\Omega m}\). Der von Kupfer beträgt zum Beispiel \(1{,}7\cdot 10^{-8}\;\mathrm{\Omega m}\).

  • Elektrische Nicht-Leiter (Isolatoren): Isolatoren haben einen extrem großen elektrischen Widerstand. Er liegt in der Größenordnung von \(10^{8}-10^{23}\;\mathrm{\Omega m}\). Der von Hartgummi beträgt zum Beispiel \(10^{19}\;\mathrm{\Omega m}\).

  • Elektrische Halbleiter: Halbleiter liegen zwischen den beiden Extremen von Leiter und Nicht-Leiter. Ihr elektrischer Widerstand liegt in der Größenordnung von \(1\;\mathrm{\Omega m}\). Der von Germanium beträgt zum Beispiel \(0{,}5\;\mathrm{\Omega m}\). Außerdem nimmt ihre Leitfähigkeit im Allgemeinen durch äußere Einflüsse wie Licht oder Temperatur zu. Sie sind ganz wichtige Stoffe für Halbleiterbauteile.

Der spezifische Widerstand ist zusätzlich abhängig von der Temperatur. Die oben angegebenen Werte gelten für eine Temperatur von \(20\;^\circ\mathrm{C}\). Die Metalllegierung Konstantan ist eine der wenigen Ausnahmen. Sie ist so aufgebaut, dass ihr Widerstand über einen großen Temperaturbereich unverändert bleibt.

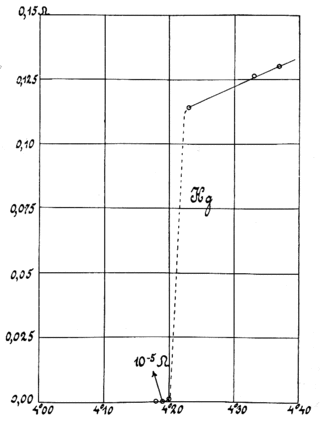

Werden Metalle unter ihre Sprungtemperatur (die oft nahe dem absoluten Nullpunkt liegt) abgekühlt, verschwindet ihr elektrischer Widerstand vollständig. Dieser Effekt wird Supraleitung genannt.

Links:

12.6.6 Mikroskopisches Modell des elektrischen Widerstandes eines Leiters

Vielleicht hast du dich über Folgendes gewundert: In einem elektrischen Feld mit einem konstanten Potenzialgefälle (Spannung) erfahren Elektronen eine Kraft von \(F=e\cdot E\). Wirkt eine konstante Kraft, wird nach dem dynamischen Grundgesetz ein Teilchen konstant beschleunigt. Warum messen wir entlang eines Leiters dann immer dieselbe Stromstärke?

Die Leitungselektronen bewegen sich nicht im Vakuum, sondern müssen sich den Raum mit dem Metallgitter des Leiters teilen. Die freien Elektronen werden tatsächlich im Feld beschleunigt, stoßen aber nach kürzester Zeit mit Metallionen zusammen und geben einen Teil ihrer Bewegungsenergie ab (Bild 12.51). Diese wird in ungeordnete innere Energie des Metalls umgewandelt.

Mikroskopisches Modell des elektrischen Widerstandes eines Leiters

Bild 12.51: Mikroskopisches Modell des elektrischen Widerstandes eines Leiters

Dieser Bewegung ist außerdem eine ständige ungeordnete thermische Bewegung der Elektronen überlagert. Diese behindert mit steigender Temperatur ihre Bewegung durch das elektrische Feld. Aus diesem Grund wird der Widerstand von Metallen mit zunehmender Temperatur größer.

Aus diesem Grund ist es angebracht, bei einem Stromfluss nicht von der Geschwindigkeit der Elektronen zu sprechen, sondern von ihrer Drift- oder Strömungsgeschwindigkeit, also dem gerichteten Anteil ihrer Bewegung gegen die Feldrichtung.

Wenn du bedenkst, was sich alles im Inneren eines Leiters abspielt, ist es verblüffend, dass ein so einfacher mathematischer Zusammenhang wie das Ohmsche Gesetz (Gleichung (12.15)) den Zusammenhang von Spannung und Stromstärke für viele Metalle beschreiben kann.

12.6.7 Widerstand (Bauteil)

Im Gegensatz zum Englischen wird im Deutschen zwischen dem Effekt des elektrischen Widerstandes (engl. resistance) und dem Bauteil Widerstand (engl. resistor) sprachlich nicht unterschieden. Ist der Bauteil gemeint, verwenden wir den Begriff „Widerstand“, sonst „elektrischer Widerstand“.

Widerstände (Bild 12.52) werden in elektrischen Schaltungen verwendet, um Ströme zu begrenzen. Dabei nehmen Widerstände elektrische Energie auf und geben sie als Wärme an die Umgebung ab (Ohmsche Wirkung).

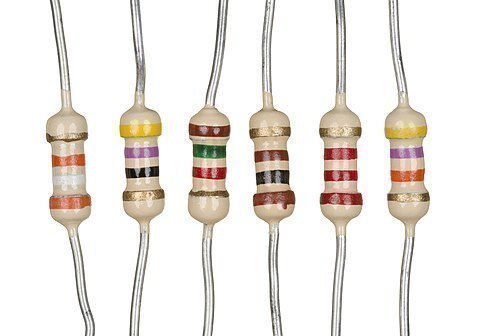

Schichtwiderstände

Bild 12.52: Schichtwiderstände

Widerstandswerte werden durch ein System aus vier oder fünf farbigen Ringen angegeben.

Beispiel Widerstand mit Farbcode

Bild 12.53: Beispiel Widerstand mit Farbcode

In Bild 12.53 siehst du ein Beispiel für einen konkreten Widerstand. Halte den Widerstand so, dass die Gruppe mit den meisten Ringen links ist. Dann kannst du ablesen: Rot (\(2\)), Violett (\(7\)), Grün (\(\times 100\;\mathrm{k\Omega}\)), Gold (\(\pm5\,\%\)). Daraus ergibt sich der Widerstandswert von

\[ R=27\cdot 100\cdot \mathrm{k\Omega} = 2{,}7\;\mathrm{M\Omega} \]

mit einer Toleranz von \(\pm5\,\%\). Die Werte für die Farben der Ringe findest du in entsprechenden Farbcode-Tabellen.

Durch die Ringcodierung ist der Widerstandswert auch bei kleinen Bauteilen leserlich angebracht. Außerdem sind die Ringe unabhängig von der Position (Verdrehung), in der der Widerstand eingelötet ist, immer lesbar.

Neben diesen Fixwiderständen mit einem festen Widerstandswert gibt es auch regelbare Widerstände, sogenannte Potentiometer (Schaltsymbol Bild 12.54)

Potentiometer Schaltsymbol

Bild 12.54: Potentiometer Schaltsymbol

12.6.8 Elektrischer Strom in Flüssigkeiten

Während in Metallen nur Elektronen die bewegten Ladungsträger sind, tragen in leitenden Flüssigkeiten (Elektrolyte) positiv und negativ geladene Atome (Ionen) zum Stromfluss bei.

Dabei gilt:

  • positiv geladene Ionen (Kationen) wandern zum negativen Pol (Kathode) und
  • negativ geladenen Ionen (Anionen) wandern zum positiven Pol (Anode).

Für Anionen entspricht die technische Stromrichtung auch der tatsächlichen Driftrichtung der Ladungsträger.

Vergleich von Stromstärken

Bild 12.55: Vergleich von Stromstärken

In Bild 12.55 ist der Stromfluss in (b) größer als in (a) (unter der Voraussetzung, dass alle Ladungen denselben Betrag haben), weil insgesamt mehr Ladungsträger pro Sekunde durch den Querschnitt driften – ungleiche Ladungen haben auch entgegengesetzte Bewegungsrichtung.

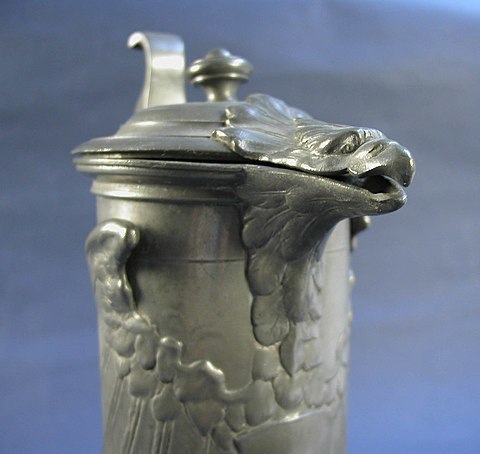

Zinn-Krug mit Nickel galvanisch beschichtet

Bild 12.56: Zinn-Krug mit Nickel galvanisch beschichtet

Zusätzlich zum Transport von Ladungen findet in Flüssigkeiten auch immer ein Stofftransport statt. Das wird beim sogenannten Galvanisieren verwendet, um Oberflächen zu beschichten (Bild 12.56).

12.6.9 Elektrischer Strom in Gasen

Gase sind in der Regel gute Isolatoren. Zwar sind in der Luft immer ein paar Ionen vorhanden, die aber zu keinem nennenswerten Stromfluss führen. Bei sehr hohen Feldstärken von rund \(3{.}000{.}000\;\mathrm{V/m}\) allerdings werden diese wenigen Ionen so stark beschleunigt, dass sie durch Kollision mit neutralen Atomen diesen ein Elektron herausschlagen (Stoßionisation). Dadurch entstehen neue freie Elektronen und Ionen, die ihrerseits beschleunigt werden und weitere Atome ionisieren. In einer Kettenreaktion entstehen so viele frei bewegliche Ladungen in kurzer Zeit – das Gas wird elektrisch leitend. Da die Elektronen eine viel geringere Masse als die Ionen haben, sind hauptsächlich sie für den Strom verantwortlich.

Bei dem elektrischen Stromfluss in Gasen kommt es häufig zu Leuchterscheinungen (langanhaltende Lichtbögen oder kurzfristige Blitze). Sie kommen dadurch zustande, dass einige der Ionen wieder Elektronen aufnehmen. Bei dieser Rekombination wird ein Lichtteilchen (Photon) ausgesendet.

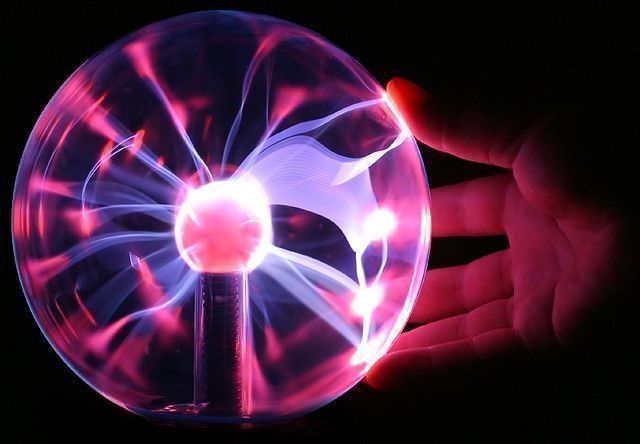

Berührung einer Plasmalampe mit der Hand

Bild 12.57: Berührung einer Plasmalampe mit der Hand

Bei einer Plasma-Lampe (Bild 12.57) liegt eine hohe Spannung zwischen dem Kontakt im Kugelmittelpunkt und dem Gegenpol – die Umgebung der Glaskugel oder der Mensch, der sie berührt. Das verdünnte Gasgemisch in der Kugel ist so gewählt, dass es bei verhältnismäßig kleinen Spannungen (einige Kilovolt) zur Stoßanregung und Rekombination kommt.

12.6.10 Gewitter

Warme, von der Erde aufsteigende Luft (Thermik), hält Eiskristalle in einer Wolke in Schwebe und hindert sie daran, nach unten zu fallen. Dabei streicht die warme Luft über die Eiskristalle und bringt diese dazu, miteinander zusammenzustoßen und aneinander zu reiben. Dadurch kommt es zu einer Ladungstrennung innerhalb von Gewitterwolken (Cumlunonimbus-Wolke). Typischerweise ist die Oberseite der Wolke positiv und die Unterseite negativ geladen.

Gewitter

Bild 12.58: Gewitter

Durch die Ladungstrennung in Gewitterwolken kommt es zu extrem großen elektrischen Feldstärken. Wird die sogenannte kritische Feldstärke überschritten, kommt es zu einem „lawinenartigen“ Ladungsausgleich. Die Luft wird elektrisch leitend und du siehst den elektrischen Strom als Blitz. Obwohl der sichtbare Blitz nur ein paar hundertstel Sekunden (\(10^{-2}\;\mathrm{s}\)) zu sehen ist, kommt es zu einer Stromstärke von mehreren Kilo-Ampere! Durch die abrupte (explosionsartige) Erwärmung der Luft im Blitzkanal entsteht der Knall, den du als Donner hörst. Die häufigsten Blitze erfolgen zwischen Wolken (Wolken-Wolken-Blitz). Blitze können aber auch durch Entladung einer Wolke in den Erdboden (positiv geladen) entstehen (Wolken–Boden–Blitz).

Da die Schallgeschwindigkeit immer kleiner als die Lichtgeschwindigkeit ist, siehst du den Blitz immer bevor du den Donner hörst. Je weiter du von einem Gewitter entfernt bist, desto größer ist die Zeitdifferenz zwischen Blitz und Donner. Daraus kannst du die Entfernung des Gewitters abschätzen. Die Lichtgeschwindigkeit ist so groß, dass du in jeder Entfernung den Blitz ohne wahrnehmbare Verzögerung siehst. Die Schallgeschwindigkeit beträgt rund \(343\;\mathrm{m/s}\) – also etwa ein Kilometer in drei Sekunden. Zählst du die Sekunden zwischen Blitz und Donner und teilst diese Zahl durch drei, erhältst du grob die Entfernung des Gewitters in Kilometer. Wiederholst du den Test, kannst du feststellen, ob sich das Gewitter von dir entfernt oder ob es auf dich zukommt.

Diese einfachen Regeln können dich bei einem Gewitter vor Schaden bewahren: - Suche Zuflucht in Gebäuden, in Fahrzeugen oder unter Bauwerken – sie habe Blitzableiter oder wirken als Faradayscher Käfig. - Meide die Nähe von Bäumen und andere Erhebungen in der Landschaft – sollte der Blitz hier einschlagen (Spitzenwirkung), kann er auch über dich zur Erde geleitet werden. - Befindest du dich im freien Gelände, gib die Beine zusammen und geh in die Hocke – nicht flach auf den Boden legen (Schrittspannung)! - Verlasse das Wasser und suche am Ufer Schutz.

12.6.11 Elektrische Arbeit und Leistung

Fließt elektrischer Strom, werden ständig Ladungen in einem elektrischen Feld bewegt. Die elektrische Spannung ist die Verschiebearbeit für die Ladung \(1\;\mathrm{C}\). Die entsprechende Leistung ist:

\[ P_{1\mathrm{C}}=\frac{W_{1\mathrm{C}}}{t}=\frac{U}{t} \]

Für die Leistung der gesamten Ladung \(Q\) gilt:

\[ P=Q\cdot P_{1\mathrm{C}}=Q\cdot \frac{U}{t}=\frac{Q}{t}\cdot U \]

Der Ausdruck \(Q/t\) entspricht aber genau der Definition der Stromstärke \(I\). Daher gilt:

Die elektrische Leistung ist das Produkt aus Spannung und Stromstärke.

\[\begin{equation} P = U \cdot I \tag{12.18} \end{equation}\]

Die Einheit ist das Watt (\(\mathrm{W}\)). Auf der Stromrechnung wird der „Stromverbrauch“ in der Einheit Kilowattstunde (\(\mathrm{kWh}\)) angegeben. Dabei handelt es sich um das Produkt aus einer Leistung (\(\mathrm{kW}\)) und einer Zeit (\(\mathrm{h}\)).

\[ P\cdot t = W \]

Dieser Ausdruck entspricht einer physikalischen Arbeit. Der Stromnetzbetreiber verrechnet die bereitgestellte elektrische Energie. In der Einheit Joule entspricht das:

\[\begin{equation} 1\;\mathrm{kWh} = 1000\;\mathrm{Wh} = 1000\cdot 3600\;\mathrm{Ws} = 3{.}600{.}000\;\mathrm{J} \tag{12.19} \end{equation}\]

12.6.12 Leistungsaufnahme Widerstand

Wir gehen jetzt von einem einfachen Stromkreis mit nur einer Spannungsquelle und nur einem Widerstand aus (Bild 12.59).

Einfacher Stromkreis mit einem Widerstand

Bild 12.59: Einfacher Stromkreis mit einem Widerstand

Die Spannungsquelle liefert eine elektrische Leistung von \(P=U\cdot I\) (elektrische Energie pro Sekunde). Diese Energie wird im Widerstand durch Stöße der Ladungen mit Gitteratomen in innere Energie umgewandelt, die er als Wärme an die Umgebung abgibt. Da wir nur einen einzigen Stromweg haben, ist die Stromstärke \(I\) überall gleich groß. Für einen Widerstand gilt das Ohmsche Gesetz \(U=I\cdot R\). Damit erhalten wir für die am Widerstand aufgenommene Leistung (pro Sekunde aufgenommene Energie):

\[ P=U\cdot I = (I\cdot R)\cdot I = I^2\cdot R \]

Die Leistungsaufnahme eines Widerstands steigt also quadratisch mit der Stromstärke an!

12.6.13 Rechenbeispiel: Driftgeschwindigkeit Elektronen in einem Leiter

Bei einem Kupferkabel (Querschnitt \(0{,}75\;\mathrm{mm}^2\)) fließt ein Strom von \(1\;\mathrm{A}\). In Kupfer befinden sich rund \(1\cdot 10^{29}\) (ungebundene) Leitungselektronen pro Kubikmeter. Berechne die Strömungsgeschwindigkeit der Elektronen.

Zuerst wandeln wir die angegebene Querschnittsfläche in Quadratmeter um, damit wir später problemlos einsetzen können.

\[ A = 0{,}75\;\mathrm{mm}^2 = 7{,}5\cdot 10^{-7}\;\mathrm{m}^2 \]

Wir gehen davon aus, dass sich alle Elektronen mit derselben Driftgeschwindigkeit \(v\) durch den Leiter bewegen. In der Zeit \(\Delta t\) bewegen sich dann alle Elektronen, die sich im Zylindervolumen \(A\cdot \Delta x\) befinden, durch den Querschnitt (Bild 12.60).

Verschiebung des Zylindervolumen an einer Messstelle

Bild 12.60: Verschiebung des Zylindervolumen an einer Messstelle

Mit

\[ v=\frac{\Delta x}{\Delta t}\qquad\Rightarrow\qquad \Delta x=v\cdot \Delta t \] lässt sich das Zylindervolumen als \(A\cdot v\cdot \Delta t\) schreiben.

Die Gesamtladung \(\Delta Q\), die durch den Querschnitt in der Zeit \(\Delta t\) wandert, ist:

\[ \Delta Q = e\cdot n\cdot A\cdot v\cdot \Delta t \]

Mit \(e\) der Ladung eines einzelnen Elektrons (Elementarladung) und \(n\) der Leiterelektronendichte aus der Angabe.

Umformen der Gleichung nach \(v\) liefert:

\[\begin{align} v = {} & \frac{\Delta Q}{e\cdot n\cdot A\cdot \Delta t} \notag \\ = {} & \frac{1}{e\cdot n\cdot A}\cdot \frac{\Delta Q}{ \Delta t} \notag \\ = {} & \frac{1}{e\cdot n\cdot A}\cdot I \notag \\ \end{align}\]

Einsetzen der Werte aus der Angabe liefert den Wert

\[ v= \frac{I}{e\cdot n\cdot A}= \frac{1}{1{,}6\cdot 10^{-19}\cdot 1\cdot 10^{29}\cdot 7{,}5\cdot 10^{-7}}= 8{,}33\ldots\cdot 10^{-5}\;\mathrm{m/s} \]

oder

\[ 0{,}083\ldots\;\mathrm{mm/s} \]

für die gesuchte Driftgeschwindigkeit der Elektronen durch den Leiterquerschnitt. Das ist extrem langsam! Wenn etwa eine Lampe eine Stunde lang brennt, sind die Elektronen, die beim Schalter begonnen haben, gerade einmal \(30\;\mathrm{cm}\) in Richtung der Lampe gewandert. Das heißt, dass die Lampe von anderen Elektronen (alle sind ja gleichzeitig mit derselben Geschwindigkeit unterwegs) zum Leuchten gebracht wurde.
